Budowa dioramy z ruchomymi figurkami i maszynami Wilesco
Popularnym sposobem prezentacji i rozbudowy kolekcji modeli Wilesco jest diorama składająca się ze stacjonarnego silnika parowego i akcesoriów połączonych z silnikiem za pomocą wału napędowego i pasów transmisyjnych. Diorama może odwzorowywać dawny, napędzany parą zakład produkcyjny, lub np. lunapark.
Zbudowanie prostej dioramy nie jest skomplikowane, a poniższy tekst pozwoli uporządkować działania i wyjaśnić wątpliwości.
Krok 1 – Materiał na płytę bazową do parku Wilesco
Najlepsza do wykonania płyty bazowej jest płyta wiórowa lub sklejka o grubości minimum 16 mm. Aby poprawić wygląd makiety płytę można pomalować lub okleić.
Nie trzeba poprzestawać na prostym wykończeniu płyty bazowej. Używając specjalistycznych dekoracji oferowanych np. modelarzom kolejowym można dioramę wzbogacić w trawę i drzewa, warsztat wyposażyć w ściany, plan i inne sprzęty. Projektując ozdoby należy pamiętać o zagrożeniu pożarowym i starannie przemyśleć ich umieszczenie w pobliżu samej maszyny parowej!
Krok 2 – Na co zwrócić uwagę mocując maszynę parową i akcesoria Wilesco ?
Maszynę parową oraz ruchome akcesoria Wilesco mocuje sie do płyty bazowej wkrętami do drewna. Jeżeli do napędu dioramy chcesz wykorzystać jeden z ruchomych modeli (np traktor) aby go unieruchomić najlepiej zastosować miniaturowe drewniane kliny bądź klocki przytwierdzone do płyty bazowej.
Do mocowania silnika i akcesoriów sugerujemy użycie wkrętów o średnicy 3 mm i długości zależnej od grubości płyty bazowej. Wkręty powinny być wystarczająco długie, aby dały sie bezpiecznie wkręcić w płytę, ale nie wystawały z drugiej strony płyty.
Zazwyczaj wkręty używane do mocowania silnika mają długość od 35 mm do 45 mm, natomiast dla akcesoriów wkręty mogą być krótsze od 10 mm do 45 mm.
Zazwyczaj wkręty używane do mocowania silnika mają długość od 35 mm do 45 mm, natomiast dla akcesoriów wkręty mogą być krótsze od 10 mm do 45 mm.
Najlepszy wygląd da użycie wkrętów z łbem kopułkowym.
Projektując dioramę i mocując akcesoria należy upewnić sie, że wszystkie koła pasowe, które następnie będą łączone pasami transmisyjnymi są ustawione w jednej linii. Zapobiegnie to późniejszemu spadaniu pasów z kół transmisyjnych podczas ruchu.
Koła pasowe przekładni Wilesco można przesuwać wzdłuż wałów napędowych. W tym celu należy lekko poluzowując śrubę, przesunąc koło na wale i ponownie dokręcić śrubę.
Krok 3 – Pasy transmisyjne - spirale napędowe Wilesco
Do przeniesienia napędu z maszyny parowej na ruchome akcesoria Wilesco stosuje pasy transmisyjne w formie drucianych spiral (sprężyn).
Spirale transmisyjne Wilesco dostępne sa w dwóch średnicach 2,0mm oraz 2,5 mm. Spirale 2,5 mm (o symbolach Z825 oraz Z827) są spiralami uniwersalnymi i mogą być stosowane ze wszystkimi modelami maszyn parowych Wilesco. Zastosowanie spiral 2mm (Z80 oraz Z82) jest ograniczone do urządzeń wyposażonych w karbowane koła pasowe czyli tych o symbolach M50 do M72.
Spirale transmisyjne dostępne są w długościach 26 i 50 cm. Użycie spiral o długości 50 cm pozwoli na zaprojektowanie bardziej urozmaiconego układu.
Spirale transmisyjne dostępne są w długościach 26 i 50 cm. Użycie spiral o długości 50 cm pozwoli na zaprojektowanie bardziej urozmaiconego układu.
Spirale transmisyjne mają dwa końce – stożkowy i tępy. Aby utworzyć pętle należy wkręcić stożkowy koniec w tępą końcówkę.
Skracanie spiral: pasy transmisyjne można skrócić, odcinając niepotrzebną cześć od strony tępego końca, tak by można było ponownie połączyć stożkowy koniec z nowym tępym końcem, tworząc mniejszą pętlę.
Wydłużanie spiral: pasy transmisyjne można łączyć ze sobą, wkręcając stożkowy koniec w tępy koniec. Przed połączeniem należy upewnić sie, że oba pasy mają tę samą średnicę.
Krok 4 – Dopasowanie ruchomych akcesoriów Wilesco do mocy silnika parowego.
Teraz znasz już podstawy konfiguracji zestawu, ale jak wybrać odpowiednie silniki i akcesoria? Pomocna będzie klasyfikacja mocy Wilesco!
Wilesco określa moc swoich silników parowych w gwiazdach mocy Wilesco. Podobnie, również w gwiazdkach mocy, jest wyrażone zapotrzebowanie na moc poszczególnych akcesorów Wilesco. Dzięki temu można dobrać silnik o odpowiedzniej mocy w zależności od akcesorów, które ma poruszać lub odwrotnie. Dokupić właściwe akcesoria do silnika, któy już posiadamy.
Jak już wspomniano każdy silnik parowy firmy Wilesco ma przypisaną moc wyjściową w formie gwiazdek. Informację tę można znaleźć w naszym sklepie na stronie produktu w sekcji Dane Techniczne dla każdego silnika Wilesco. Im więcej gwiazdek, tym silnik parowy jest mocniejszy.
Podobnie każde akcesorium firmy Wilesco ma określone zapotrzebowanie na moc w formie gwiazdek. Informację tę można znaleźć w naszym sklepie na stronie produktu w sekcji Dane Techniczne danego akcesorium. Zapotrzebowanie na moc akcesoriów jest oceniane w skali od 1 do 4; akcesoria o wartości 1 wymagają najmniejszej ilości mocy, podczas gdy te o wartości 4 potrzebują jej najwięcej do działania.
Aby zbudowana diorama pracowała gładko i bezpoblemowo, łączne zapotrzebowanie na moc wszystkich akcesoriów, które mają być napędzane (po zsumowaniu), musi być mniejsze lub równe mocy znamionowej silnika parowego.

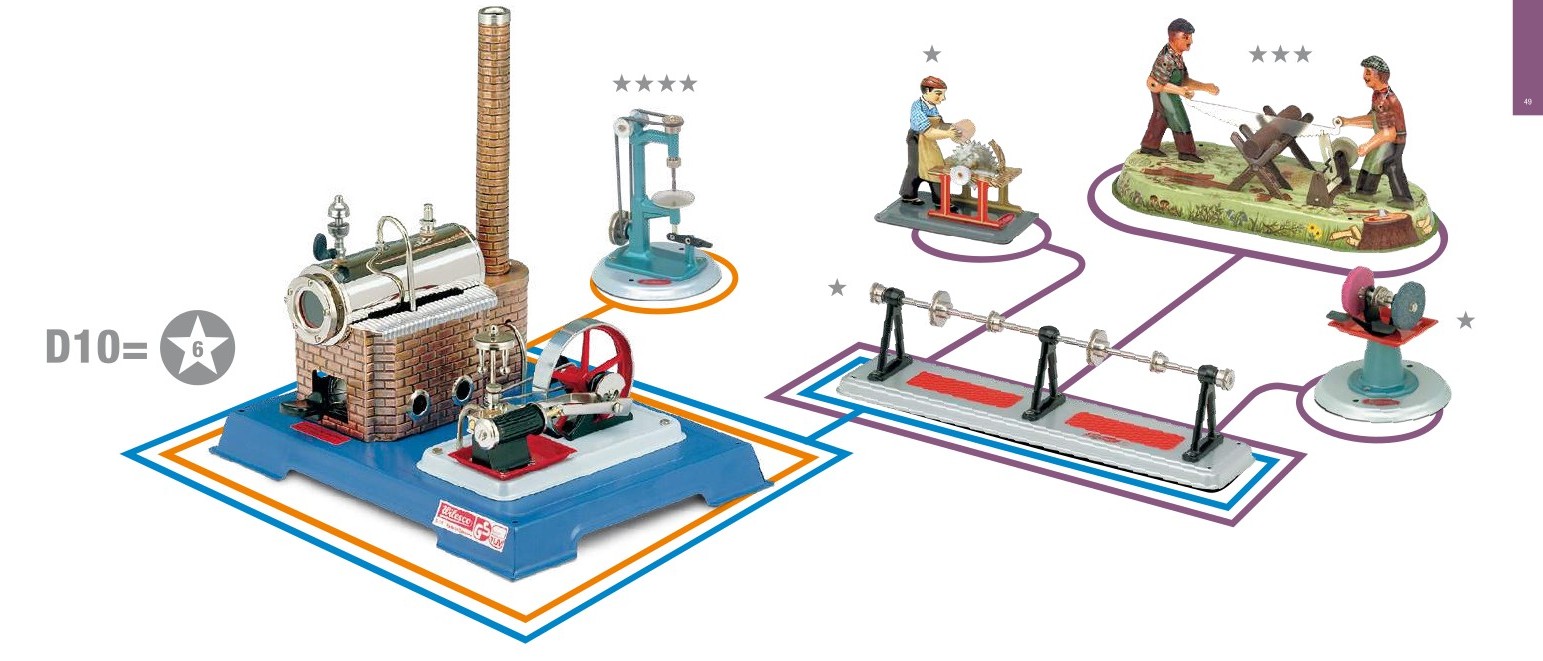

Przykładowo Maszyna Parowa D10 posiada moc 6 gwiazdek Wilesco. Ta moc jest wystarczająca do napędu zestawu składającego się z :
- Dużej przekładni Wilesco zapotrzebowanie na moc: 1 gwiazdka
- Robotnika Pilarz zapotrzebowanie na moc: 1 gwiazdka
- Robotnicy pilarze zapotrzebowanie na moc: 3 gwiazdki
- Szlifierka zapotrzebowanie na moc: 1 gwiazdka
- Widoczny na ilustracji model wiertarki (4 gwiazdki) nie może być podłączony w takiej konfigurachi. Abu go podłaczyć do Maszyny D10 należy odłączyć np obydwie figurki pilarzy (odyskując 1+3=4 gwiazdki mocy)
Pamiętaj, że jeśli łączne zapotrzebowanie na moc, po zsumowaniu, przekroczy moc znamionową silnika parowego, cała makieta nie będzie działać prawidłowo.
Krok 5 – Czy masz juz wszystko, czego potrzebujesz potrzebują?
Masz już dobraną maszynę parową i komplet akcesorów prawidłowo zamocowany na płycie i połączony pasami napędowymi.
Co jeszcze przyda Ci się do bezpiecznej eksploatacji Twojej dioramy Wilesco?
Standardowo razem z silnikiem Wilesco producent dostarcza jeden wsad tabletek paliwowych Witabs oraz małe opakowanie oleju. Ten zestaw wystarczajacą na jeden początek zabawy.
Watro zajrzeć do sekcji Akcesoria Wilesco by zaopatrzyć sie w dodatkowe oryginalne paliwo i buteleczkę oleju na kolejne uruchomienia.
